电动铸铁闸阀

您的当前位置: 主页 > 产品中心 > 通用阀门系列 > 闸阀 > > 电动铸铁闸阀
电动铸铁闸阀

【阀门口径】:DN100-DN600 (mm)

【公称压力】:1.0-2.5 (Mpa)

【适用介质】:石油、天然气、水

【产品介绍】:Z941T-10电动明杆铸铁闸阀、Z945T-10电动暗杆铸铁闸阀:Z941T、Z945T电动、法兰连接、楔式刚性单闸板,阀座密封面材料为铜合金,生产公称压力PN10~PN25,阀体材料为灰铸铁或球墨铸铁的闸阀

全国销售热线:+86-0577-67355812 / 67355813 / 67363755

点击进入图库查看更多产品相关图片 在线订购
分享到:

一、铸铁闸阀--概述



Z41T-10明杆铸铁闸阀、Z45T-10电动暗杆铸铁闸阀:Z941T、Z945T电动、法兰连接、楔式刚性单闸板,阀座密封面材料为铜合金,生产公称压力PN10~PN25,阀体材料为灰铸铁或球墨铸铁的闸阀



二、铸铁闸阀--性能参数





主要性能参数
型号 PN 工作压力/MPa 适用温度/℃ 适用介质
Z45T-10 10 1.0 180 水、蒸汽、油品
Z41T-10 10 1.0





三、铸铁闸阀--零部件材料





零部件材料
型号 材料
阀体、阀盖 闸板、阀座 阀杆 阀杆螺母 填料 手轮
Z41T-10 灰铸铁 铜合金 2Cr13 铝铁青铜 柔性石墨 球墨铸铁
Z45T-10





四、铸铁闸阀--外形及结构尺寸





DN L D D1 D2 b z×Φd D3 H H1 D0 重量/kg
40 240 150 110 88 20 4×Φ17.5 164 602 602 300 68
50 250 165 125 102 20 4×Φ17.5 164 610 610 300 69
65 270 185 145 122 20 4×Φ17.5 164 612 612 300 80
80 280 200 160 133 20 8×Φ17.5 195 690 690 300 83
100 300 220 180 158 20 8×Φ17.5 220 833 833 300 94
125 325 250 210 184 22 8×Φ17.5 268 876 876 300 125
150 350 285 240 212 24 8×Φ22 280 958 958 300 160
200 400 340 295 268 26 12×Φ22 370 1096 1096 300 225
250 450 405 355 320 30 12×Φ26 460 1244 1244 300 348
300 500 460 410 370 30 12×Φ26 530 1430 1474 400 485
350 550 520 470 430 34 16×Φ26 610 1565 1663 400 696
400 600 580 525 482 36 16×Φ30 710 1735 1886 400 1000
500 700 715 650 585 44 20×Φ33 5860 1961 2181 400 1064

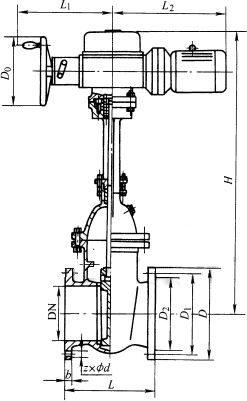

Z941T/W/H型铸铁电动楔式法兰闸阀PN10~PN16外形尺寸图
